Un ajuste que sigue la forma.
Especifique el diámetro interior expandido, el diámetro después de la contracción y el espesor de pared según la geometría del componente.
Tubos termocontraíble
Tubos termocontraíbles de fluoropolímero
Un ajuste más preciso.
Una protección mejor pensada.
Los tubos termocontraíbles Techyours+™ ofrecen una capa de protección ajustada a componentes exigentes. Conozca las opciones de PTFE, FEP, PFA y ETFE para su próximo proyecto.
PTFEFEPPFAETFE
La protección comienza con el material adecuado, las dimensiones correctas y un proceso de contracción controlado.
TUBO DE FLUOROPOLÍMERO / ILUSTRACIÓN CONCEPTUAL
Diseñados alrededor de su componente
Menos volumen.
Más libertad de diseño.
Una superficie funcional.
Evalúe las superficies de fluoropolímero por sus propiedades antiadherentes, baja fricción y resistencia a los productos químicos del proceso.
Protección con un propósito.
Según la especificación seleccionada, evalúe los tubos para aislamiento, protección superficial o apoyo a la fabricación.
La precisión empieza en la selección.
Antes de elegir la relación de contracción, considere el cambio longitudinal, la cobertura de los extremos y el límite térmico del sustrato.
Cuatro materiales, cuatro caminos
Encuentre la solución adecuada.
Para diseños con altas exigencias térmicas.

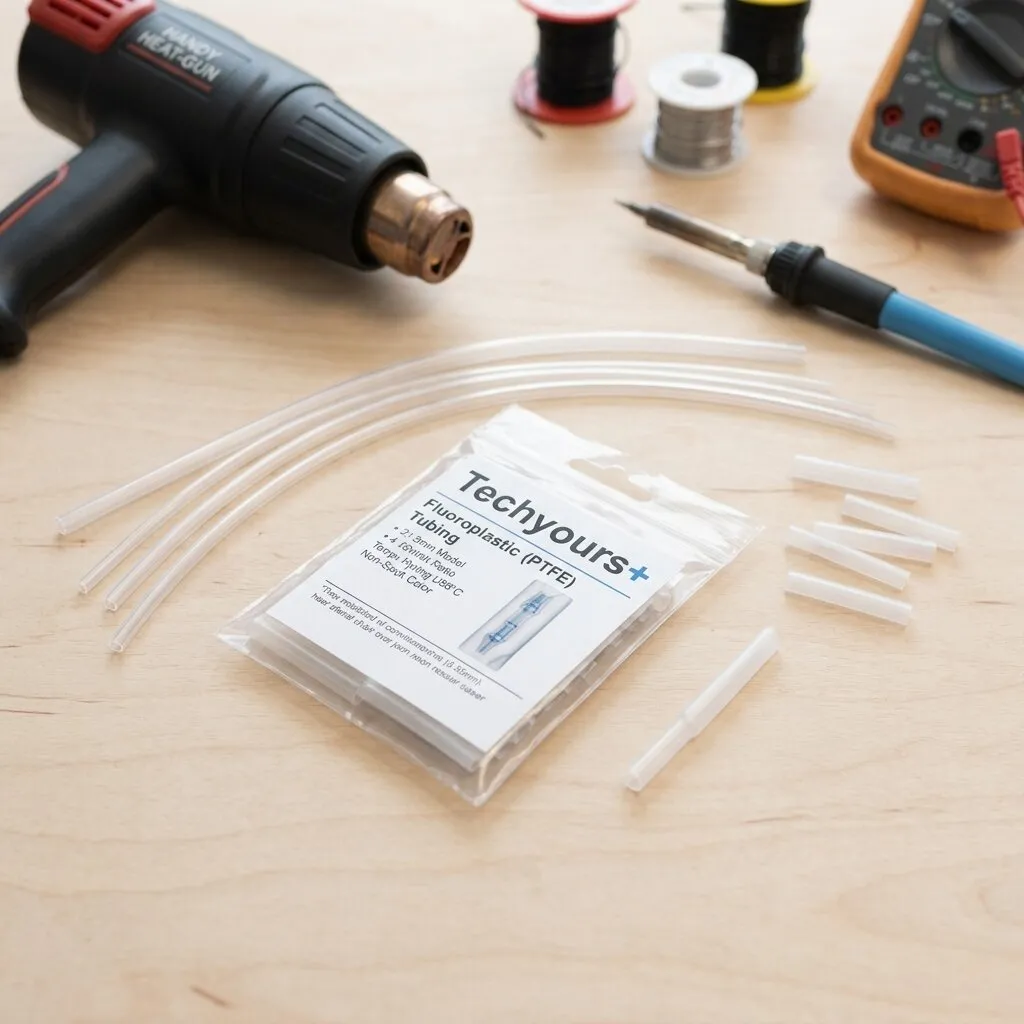

Evalúe el PTFE cuando la baja fricción y el desempeño térmico sean prioritarios. Confirme que el componente tolere el ciclo de contracción requerido.
Para una visión más clara.

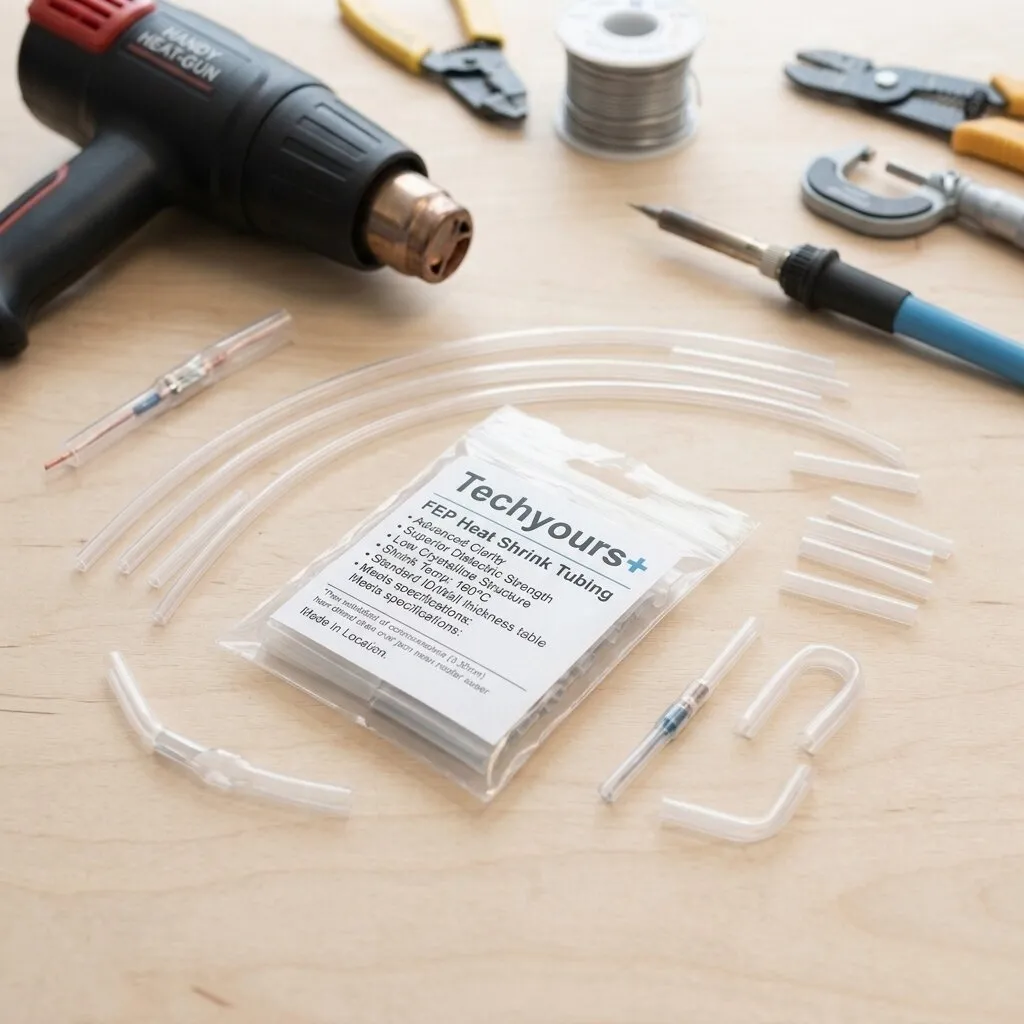

Evalúe el FEP para tubos transparentes e inspección visual. Confirme la transparencia y las condiciones de contracción en el producto seleccionado.
Para entornos de proceso exigentes.

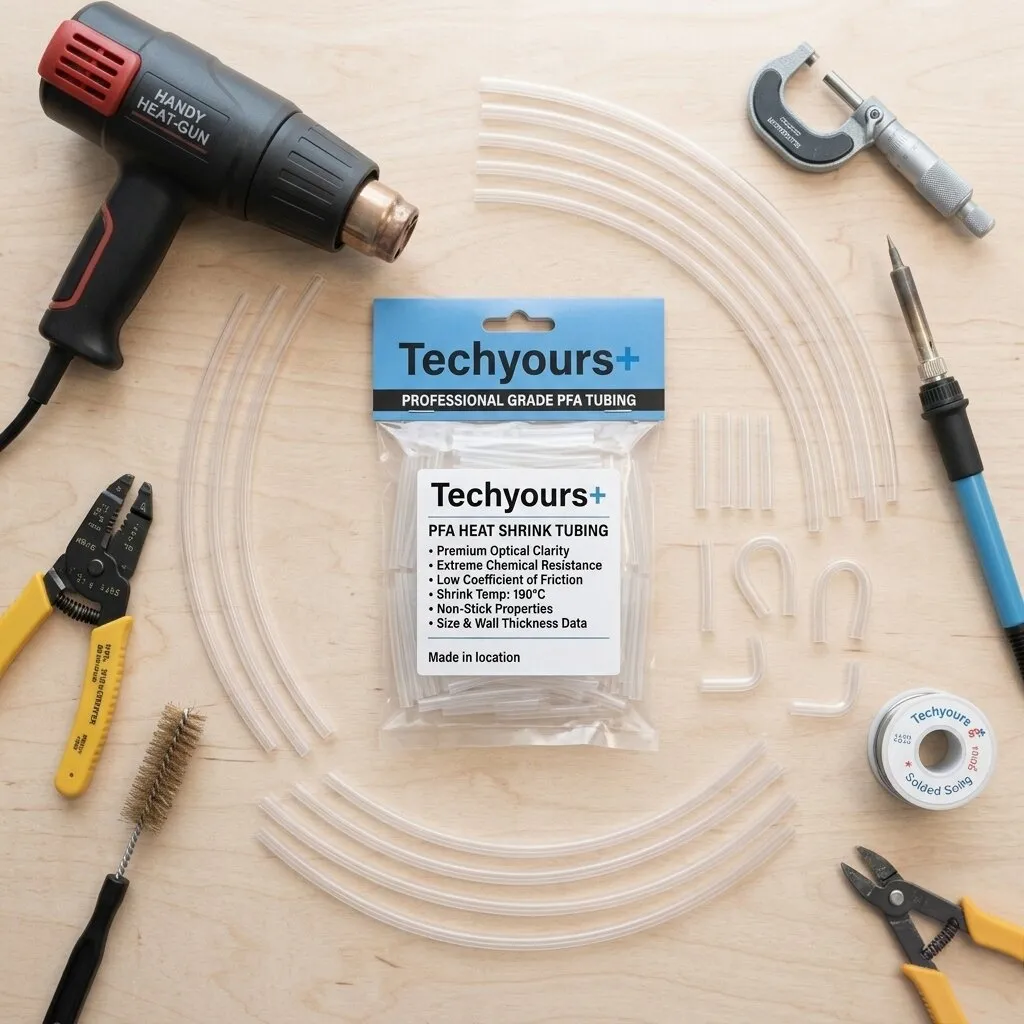

Evalúe el PFA para componentes en condiciones químicas severas. Cuando la pureza sea importante, solicite datos de extraíbles y limpieza del grado específico.
Para protección mecánica.

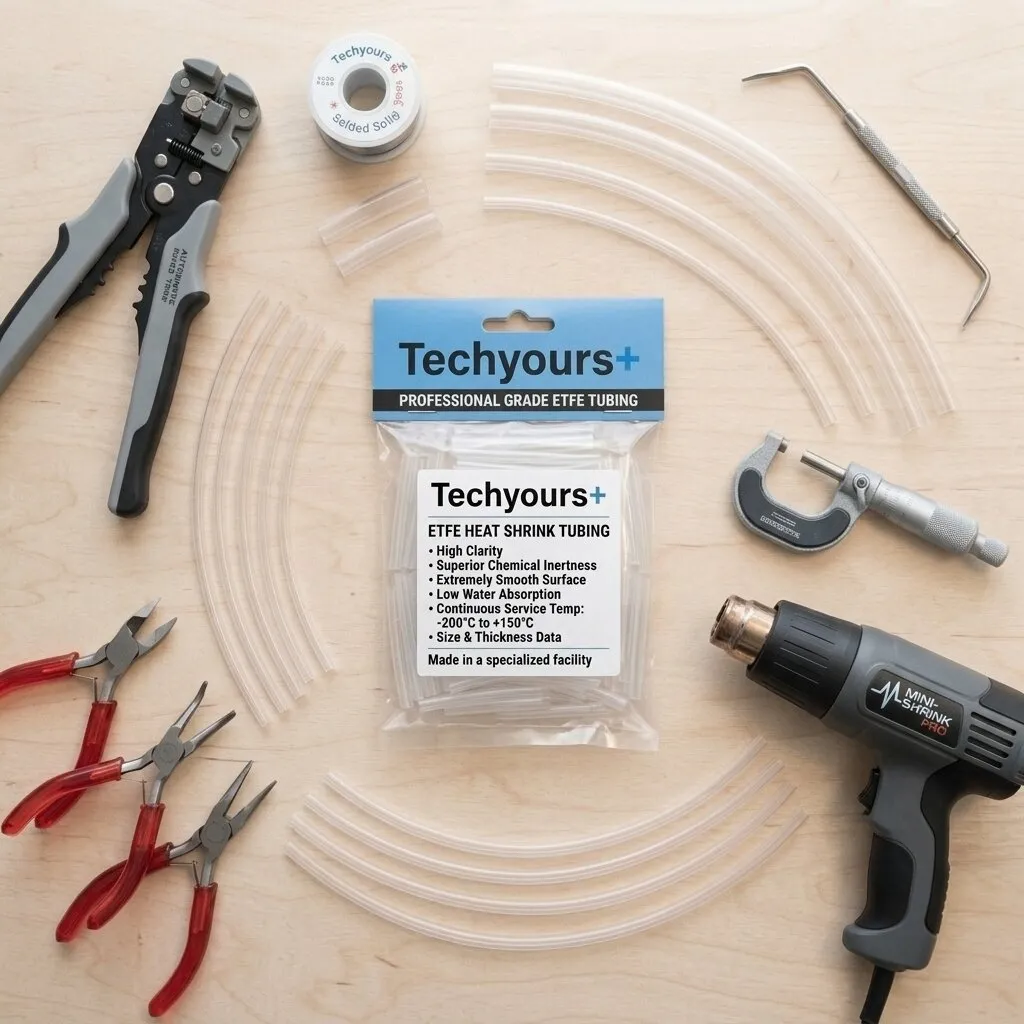

Evalúe el ETFE cuando la abrasión y la manipulación mecánica orienten la selección. Confirme la resistencia ambiental del grado y la construcción especificados.
Selección técnica
Compare lo que importa.
ANTES / TUBO EXPANDIDO
DESPUÉS / AJUSTE CONTRAÍDO
Empiece por la aplicación. Después confirme la especificación del producto.
| Prioridad de diseño | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| Consideración principal | Baja fricción y exposición al calor | Visibilidad y recubrimiento | Condiciones del proceso químico | Abrasión y manipulación |
| Verificar antes de seleccionar | Calor de contracción y cambio de longitud | Transparencia y límite térmico del sustrato | Datos de pureza y ventana de contracción | Pruebas mecánicas y ambientales |
| Dimensiones que debe especificar | Diámetro interior expandido, diámetro interior máximo después de la contracción, espesor final de pared, longitud de corte y tolerancias | |||
| Datos de instalación que debe solicitar | Temperatura y tiempo de contracción, relación de contracción, cambio longitudinal y método de calentamiento aprobado | |||
Esta guía no sustituye una ficha técnica. Los límites de temperatura, relaciones de contracción y cambios dimensionales deben confirmarse para el producto suministrado.
Del concepto al componente
Protección diseñada
para aplicaciones reales.

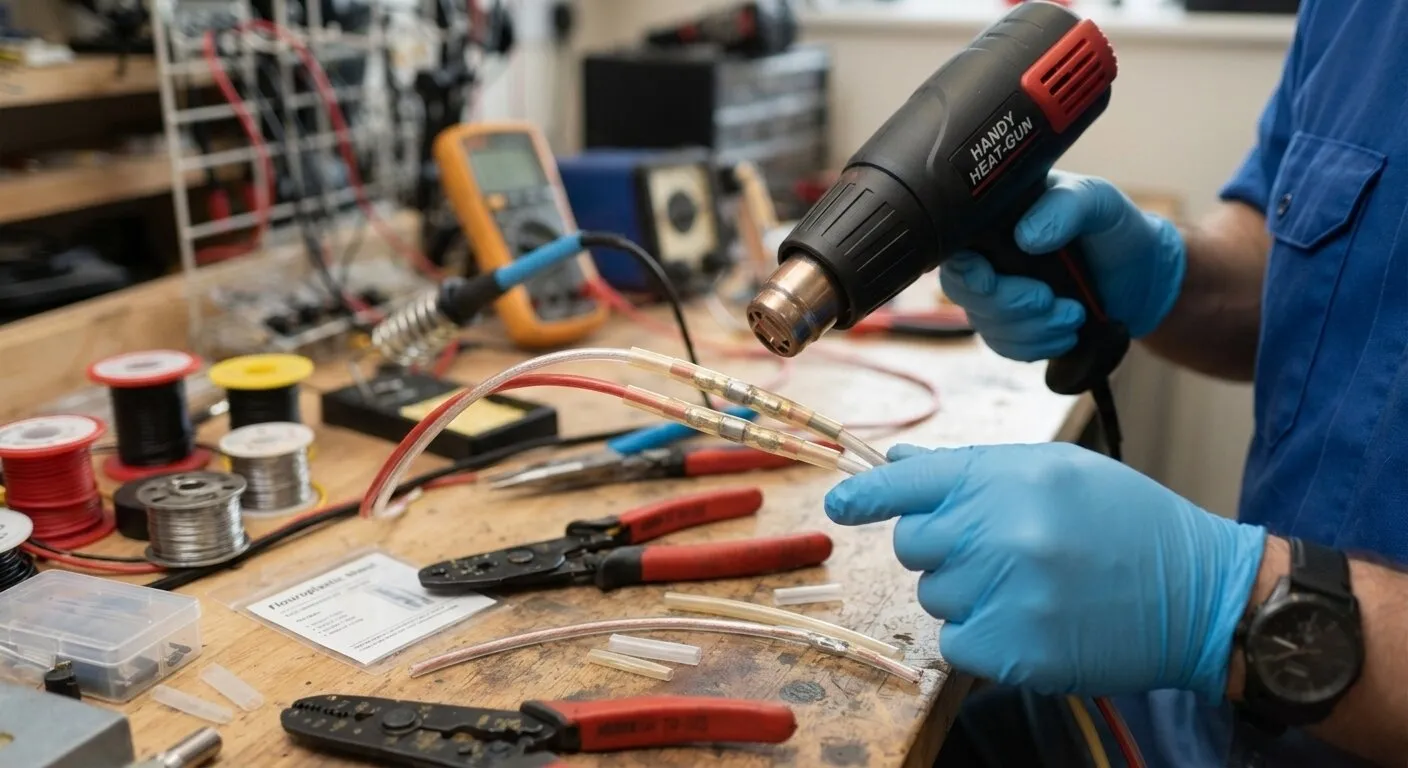

Electrónica y cableado
Evalúe tubos para conectores, conjuntos de cables y aislamiento de componentes. Valide el desempeño dieléctrico y la cobertura después de la contracción.

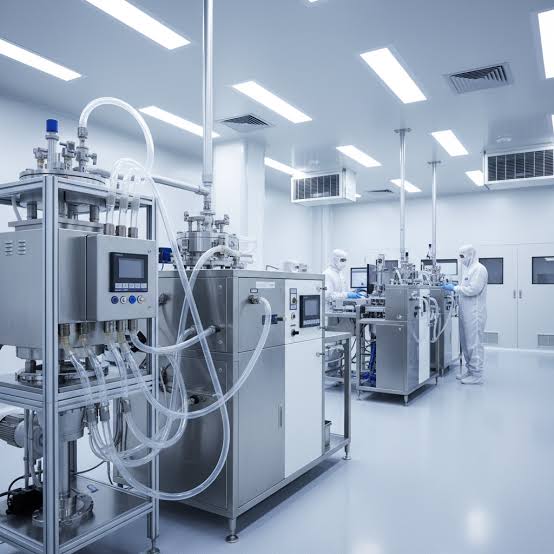

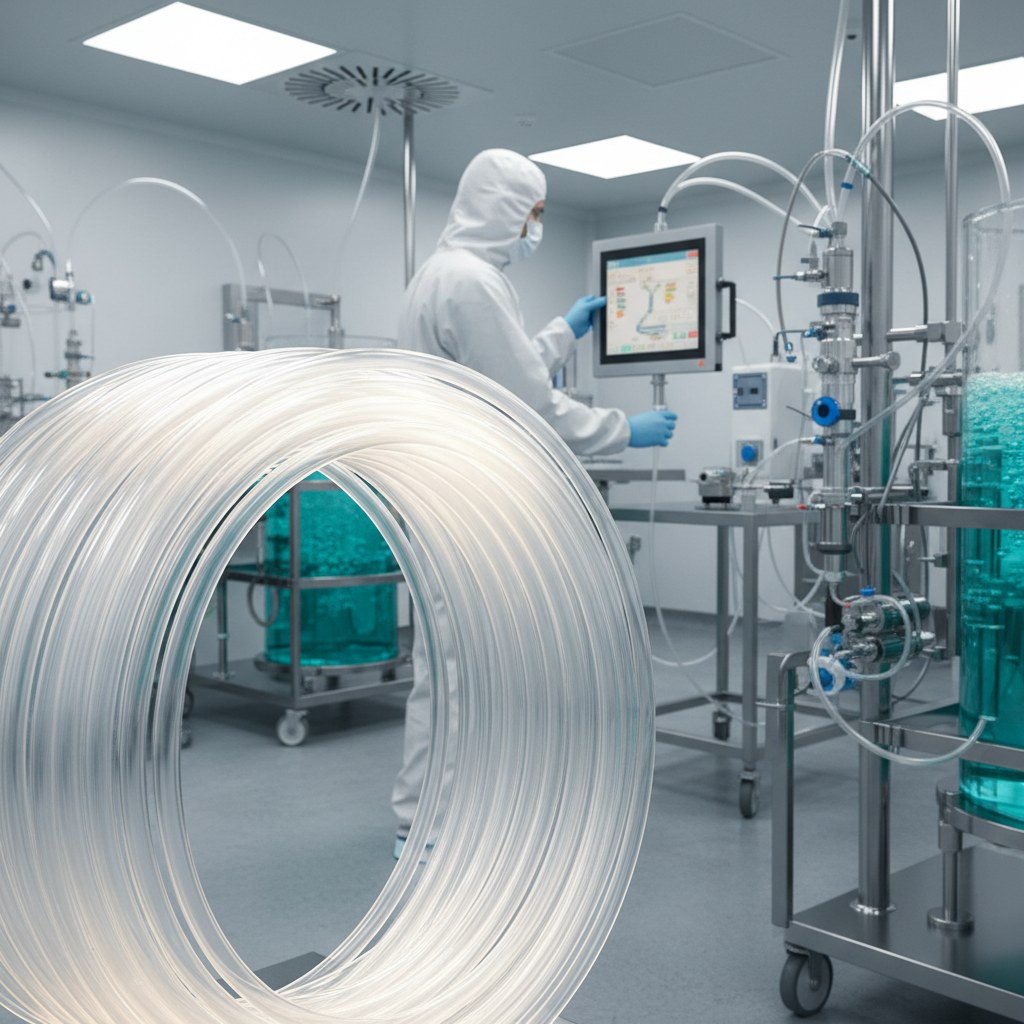

Equipos de proceso
Evalúe la protección de sondas, cuerpos de sensores y superficies de contacto. Realice pruebas con los productos químicos, temperaturas y tiempos de exposición reales.
Fabricación de dispositivos médicos
Explore tubos para ensamble y procesamiento. Confirme si el tubo se retira o se conserva y solicite los documentos para el uso previsto.
Recubrimiento de superficies y rodillos
Evalúe recubrimientos cuando la antiadherencia y la protección superficial sean importantes. Pruebe ajuste, acabado y durabilidad en condiciones reales de operación.
Contracción térmica controlada
Un mejor acabado.
Paso a paso.
ANTES / TUBO EXPANDIDO
DESPUÉS / AJUSTE CONTRAÍDO
Empiece por la limpieza.
Limpie y seque el componente. Elimine bordes cortantes e inspeccione el tubo antes de instalarlo.
Deje espacio para la contracción.
Use el diámetro y la longitud de corte especificados. Considere el cambio longitudinal y verifique la cobertura de los extremos.
Siga un ciclo validado.
Use la temperatura, el tiempo y el método del proveedor. Caliente de manera uniforme y progresiva para permitir la salida del aire.
Deje estabilizar el resultado.
Enfríe según las instrucciones del proceso. Verifique las dimensiones finales, la superficie y el desempeño eléctrico o funcional requerido.
Valide el proceso con piezas de prueba. La temperatura de contracción es distinta de la temperatura de servicio continuo; una no sustituye a la otra.
Especifique con claridad
Su próximo proyecto.
Démosle forma juntos.
¿Qué dimensiones debo proporcionar?
Indique diámetro del componente, diámetros interiores expandido y contraído, espesor final, longitud cubierta y tolerancias. Adjunte planos para geometrías complejas.
¿El tubo forma un sello contra fluidos?
La contracción crea un ajuste estrecho. Un sello contra líquidos o hermético requiere una construcción adecuada y validación específica para la aplicación.
¿Cómo confirmo el cumplimiento y la idoneidad?
Solicite documentos del grado exacto y del tubo terminado. Especifique requisitos de biocompatibilidad, extraíbles, sustancias restringidas o del sector.
Una consulta lista para revisión técnica.
En el formulario de abajo, indique material preferido, dimensiones, entorno operativo, límite térmico del sustrato, cantidad y documentos necesarios.
"Su próximo gran diseño está a solo una capa de protección de distancia."
Matriz de Rendimiento Técnico
| Indicadores Técnicos | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| Temp. máx. de operación continua | Hasta 260°C | Hasta 204°C | Hasta 260°C | Hasta 150°C |
| Temp. de contracción recom. | Alta: 330°C+ | Baja: 175°C+ | Medio-Alta: 200°C+ | Medio-Baja: 185°C+ |
| Variación longitudinal (Axial) | de ±10% a ±15% *(Mayor pérdida de longitud) | Menos de ±5% *(Extremadamente estable) | Menos de ±5% *(Estándar de precisión) | Menos de ±8% *(Excelente estabilidad térmica) |
| Fuerza mecánica / Resistencia | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐⭐ |
| Inercia química (Ácidos/Álcalis) | ⭐⭐⭐⭐⭐ (Universal) | ⭐⭐⭐⭐⭐ (Excelente) | ⭐⭐⭐⭐⭐ (Ultra puro / Semiconductor) | ⭐⭐⭐⭐ (Excelente resist. a aceites) |
| Claridad / Transparencia óptica | ⭐ (Blanquecino / Opaco) | ⭐⭐⭐⭐⭐ (Transparente cristalino) | ⭐⭐⭐⭐ (Alta claridad) | ⭐⭐⭐⭐ (Alta transmitancia) |
| Coeficiente de fricción dinámica | 0.05 (Extremadamente bajo) | 0.08 (Bajo) | 0.10 (Bajo) | 0.30 (Estándar) |
💡 【Techyours+ Consejo para Compras y Diseño de Ingeniería】
Debido a las propiedades moleculares intrínsecas del material, el PTFE experimenta una pérdida de longitud axial significativa (hasta el 15%) durante el encogimiento térmico. Integre obligatoriamente esta reducción longitudinal al validar sus dibujos de diseño CAD y los parámetros de corte en la planta de producción. Si su aplicación exige tolerancias estrictas y no acepta ningún tipo de retracción que deje exposto el sustrato inferior, le invitamos a especificar prioritariamente FEP o PFA. En estos materiales, la variación de longitud se mantiene controlada por debajo del ±5% (estándar líder en la industria).
Más allá de la Materia: Cómo Techyours+ Redefine la Protección en la Frontera Tecnológica
Donde la Falla Cero es el Único Estándar: Aplicaciones en Entornos Críticos y Extremos
Tubos termocontraíbles Techyours+ — Ingeniería de precisión para máxima confiabilidad en sectores industriales avanzados.
| Sector Estratégico | Fluoropolímero | Aplicación Práctica en Campo | Valor Fundamental y Contribución Crítica |
|---|---|---|---|
| Semiconductores y Fabs de Nodos Avanzados | PFA / FEP | Encapsulado de conexiones de sensores en sistemas de litografía ultravioleta extrema (EUV), protección de sustratos de cuarzo de ultraalta pureza e aislamiento de tuberías o boquillas de distribución de fluidos químicos corrosivos de ataque y limpieza. | Contaminación Cero y Maximización del Rendimiento (Yield): Sella herméticamente componentes metálicos contra la corrosión por ácidos y bases hirviendo. Elimina la lixiviación (leaching) de iones metálicos, garantizando la pureza absoluta de los fluidos para optimizar las tasas de rendimiento en nodos de fabricación subnanométricos. |
| Biomédico y Dispositivos Mínimamente Invasivos | PTFE / FEP | Recubrimiento protector de pared ultradelgada para catéteres médicos de intervención, arneses eléctricos endoscópicos, guías de conducción e aislamiento de mangos de instrumentos quirúrgicos de acero inoxidable. | Excelente Seguridad Médica y Cumplimiento Regulatorio: Totalmente en conformidad con las estrictas normas de biocompatibilidad USP Class VI. Utiliza un coeficiente de fricción excepcional de 0.05 para una inserción vascular suave y libre de adherencias, minimizando el trauma clínico para el paciente. |
| Aeroespacial, Satélites y Defensa Nuclear | ETFE / PTFE | Blindaje de alta resistencia para arneses eléctricos externos expuestos en satélites de órbita profunda, líneas de señal críticas en compartimentos de motores aviónicos y cableado resistente a altas dosis de radiación en infraestructuras de control de plantas nucleares. | Garantía de Integridad Operativa sin Fallas: Resiste radiaciones cósmicas y gamma de alta intensidad, variaciones térmicas extremas en el vacío espacial y severas abrasiones físicas, salvaguardando la transmisión ininterrumpida de datos críticos y potencia. |
| Química Pesada y Automatización de Procesos | PFA / PTFE | Protección robusta de cableados internos en reactores químicos de alta temperatura, haces de tubos de intercambiadores de calor, sensores de sondas de perfilaje de pozos profundos y recubrimiento de superficie de rodillos industriales en líneas automáticas de procesamiento de papel e impresión. | Reducción Drástica de Costos de Mantenimiento y Tiempo de Inactividad (Downtime): Gracias a una inercia química extraordinaria y propiedades antiadherentes de nivel premium, impide la degradación físico-química de componentes de precisión causada por fluidos agresivos, multiplicando los intervalos de mantenimiento de las plantas. |
Conocimiento al alcance de tu mano.
Todo lo que necesitas para elegir con total confianza.
¿Por qué ingenieros y gerentes de compras globales confían en Techyours+?
Extrusión con excentricidad cero.
Longitudes predecibles, sin sorpresas.
Cumplimiento normativo global certificado.
Formulaciones a medida & plazos de entrega rápidos.
